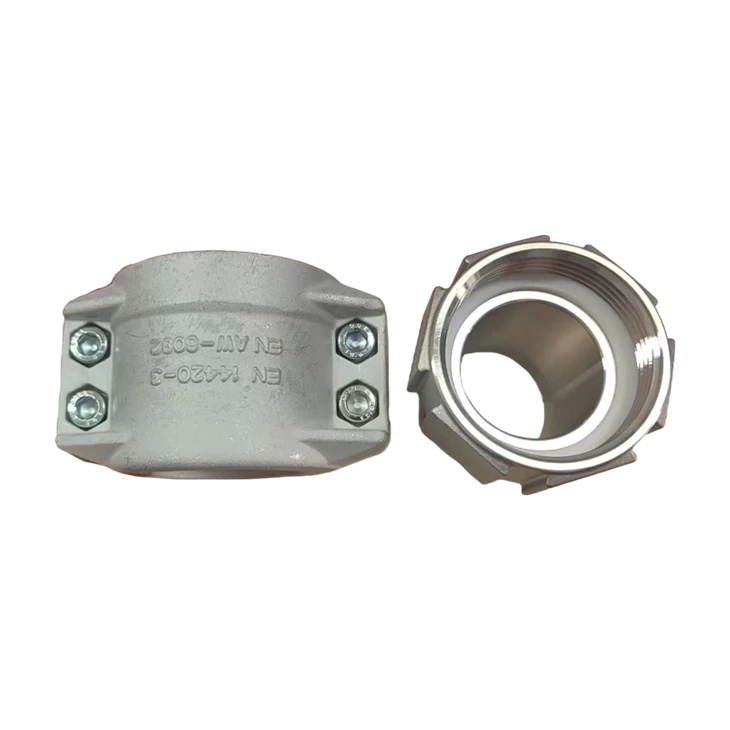

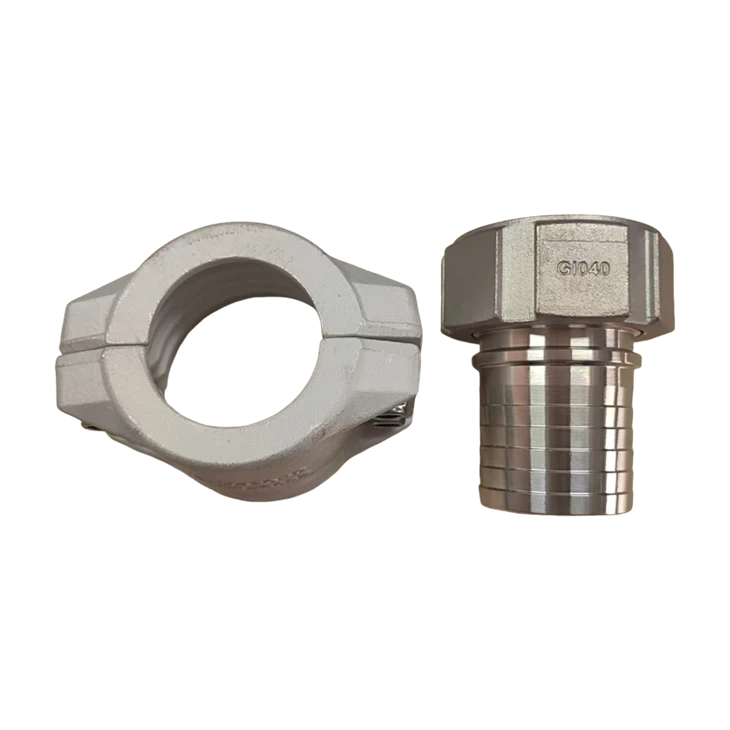

اتصالات مجموعه شیلنگ سوخت گیری جت: کوپلینگ FS40
این گیره ایمنی سنگین که برای مشخصات DN40 (FS40) طراحی شده است، یک جزء ایمنی حیاتی برای سیستمهای انتقال سیال با فشار بالا-است.
- معرفی محصول
نام محصول:گیره ایمنی شلنگ سنگین سری FS40
اندازه سازگار:شیلنگ DN40 / سیستم کوپلینگ FS40
استاندارد انطباق:به شدت مطابق باEN 14420-7
کاربردهای اولیه:سوختگیری هوانوردی، انتقال پتروشیمی، سیستمهای مایعات فشار قوی{{0}
جزئیات محصولات
مشخصات فنی
| پارامتر | مشخصات مشخصات |
|---|---|
| شماره مدل | XZ-FS40-DN40 |
| شناسه شیلنگ قابل اجرا | DN40 (تقریباً. 1.5 اینچ / 40 میلی متر) |
| سازگاری کوپلینگ | سیستم FS40 (منطبق با DIN 2817 / EN 14420) |
| استاندارد ساخت | EN 14420-7(واحد گیره برای مجموعه های شلنگ) |
| مواد | فولاد ضد زنگ با استحکام بالا (SS304 یا SS316L اختیاری)؛ در برابر خوردگی-مقاوم برای محیط های بیرونی و شیمیایی. |
| پایان سطح | جلا (Ra <0.8μm)؛ برای جلوگیری از ساییدگی شیلنگ-رایگان سوراخ کنید. |
| حداکثر فشار کاری | سازگار با درجه بندی شیلنگ DN40 (معمولاً تا 16 تا 25 بار را پشتیبانی می کند، بسته به مشخصات شیلنگ). |
| مکانیسم قفل | رزوه های ضد شل شدن-. |
| دمای عملیاتی | -40 درجه تا +200 درجه |
| وزن | طراحی سبک وزن برای نصب سریع در میدان. |
دستورالعمل های نصب
بازرسی:مطمئن شوید که شیلنگ به درستی در شیلنگ قرار گرفته است و شیار اتصال آسیبی ندیده است.
موقعیت یابی:قرار دهیدگیره ایمنی FS40روی شیلنگ-به-محل اتصال جفت، و آن را دقیقاً روی شیار جفت قرار دهید.
سفت کردن:پیچ ها را به طور یکنواخت با استفاده از آچار گشتاور کالیبره شده به مقادیر گشتاور مشخص شده ببندیدEN 14420(از سفت کردن بیش از حد-برای جلوگیری از تغییر شکل یا کمتر- سفت شدن که ایمنی را به خطر می اندازد خودداری کنید).
تایید:سعی کنید به صورت دستی شلنگ را به صورت محوری بکشید تا عدم حرکت را تأیید کنید. درگیری پیچ را به صورت بصری بررسی کنید.
